在散热器市场最受人关注的，一般都是CPU散热器产品，什么塔式、热管、镜面……N多种衡量散热器是否出色的要素。随着CPU集成度日益提高，工艺也日益精湛，而更低纳米级别、低功耗的芯片产品不断面世，也预示这CPU芯片的发热量增长已经放缓。不过有意思的是，貌似大家CPU散热器都很情有独钟，而对显卡这个目前的发热大户“孰事无睹”。
另外一方面，“静音”已经成为大家谈论最多另外一个主要话题，什么电源风扇要静音、机箱风扇要静音、CPU散热器风扇要静音……，可殊不知“平台静音”，显卡才是噪音的“罪魁祸首”。就好像前不久，在ZOL硬件论坛里，有个使用公版显卡平台的网友，在不停地抱怨“平台噪音太大，要问问什么机箱静音效果最好？”不知道这个网友为什么意识不到显卡才是“根源”，有换个机箱的钱，还不如找个好的显卡散热器呢？
那么好点儿静音机箱多少钱？差不多也得四五百块。那么好点儿显卡散热器呢？差不多有300来块就搞定了，里外里还省了100块。那么问题就来了，目前都有什么样子的散热器呢？什么样的散热器的散热效果比较好呢？
近日，九州风神DEEPCOOL新推出一款名为“神翼V6000”的6热管直排显卡散热器，这款散热器采用纯铜底座、6根6mm热管设计，配有双包胶风扇，是九州风神旗舰型显卡散热产品。
今天，我们就来用这款V6000散热器，跟目前市面上的公版显卡散热以及均热板散热器比一比、赛一赛，看看谁的散热性能强，静音效果好。也为各位选购散热或是显卡和显卡散热器时，做个参考。
九州风神DEEPCOOL的这款“神翼V6000”既然是一款新品，又是一款旗舰型显卡散热器产品，同时在九州要推出这款散热器的消息一公布，就受到N多玩家的热切关注。因此，我们有理由先对这款九州风神重量级散热产品——“神翼V6000”做一个详细的介绍。
九州风神DEEPCOOL 神翼V6000 外包装
在九州风神DEEPCOOL在完成新VI统一厂牌标注、标识、包装设计之后，白底、蓝字、反光涂层、灰色标识，显得非常的简洁、清新、明快。
包装内的风扇和散热器
打开包装盖，第一层是两个92mm的9225X型框包胶风扇，外层由减震海绵包裹。取出风扇，我们就能看到这款6热管烤肉架的实物啦！同样是被减震海绵包裹，以免磕碰、损坏。
散热器全家福
将包装内所有的东西都抖落出来，我们可以看到，除了“大坨”的散热器和两个包胶风扇之外，还配有三种共33个内存散热片。而且还得有风扇卡子和含银硅脂。从扣具以及孔距来看，这款散热器通吃包括GTX460和HD6800系列在内的所有主流显卡产品。
九州风神DEEPCOOL 神翼V6000 散热器
散热器鳍片上 九州风神DEEPCOOL的LOGO
散热器侧面
这款散热器的尺寸为212.5×110.5×65mm，重量为759g。
散热器6根6mm热管
这款V6000散热器如此备受关注，主要是因为散热器采用6根6mm热管，并且采用扣Fin+焊接的工艺处理，这对于散热器导热性以及热量传导性有着相当大的帮助，散热性能也将会更加出色。
我们将散热器反翻过来，这样散热器的底座以及孔距设计就显得一清二楚了。
散热器背面
散热器底座
这款散热器采用的纯铜底座设计，不过由于散热器整体采用了亚光镀镍设计，因此底座表面并没有镜面处理，但是也底座表面相当平整。
散热器鳍片
散热器扣具上的箭头指示
这款散热器的扣具上的孔眼非常丰富，可以通吃目前所有主流显卡产品。同时在扣具上，显现出九州在设计产品是人性化的一面，在扣具边缘为用户指出安装方向，虽然看上去不起眼，但这就好像在大森林里迷路，幸好手里有个指北针一样，非常实用。
散热器热管
散热器底部热管直接与底座相连，并且底座也设有鳍片状设计，主要为进一步增强散热效果。
散热器原配的92mm风扇
散热器配有两个92mm的散热包胶风扇，这也是九州风神的得意之作，风扇包胶不仅采用环保的TPE材料制造，而且还能有效的防止风扇框与接触表面碰撞产生噪音。这款风扇在正常工作时的转速在1800±10%RPM左右，最大通风量为66CFM，噪音被控制在24.6dB(A)以下。
了解完九州风神的这款旗舰型散热器产品V6000之后，我们再来看看V6000本次测试的其中一个“对手”——“均热板”。我们这次使用的是镭风HD5830显卡，主要就是因为，这款显卡带有一个目前比较流行的“均热板”。我们先了解一下，然后再给大家详细的揭秘以下什么是“均热板”散热。
显卡散热模组
镭风这款Radeon HD 5830标配一个豪华散热器。显卡的整套散热系统，由核心、显存一体式主散热器和供电Mosfet被动散热鳍组成，这样就能够做到面面俱到，让显卡3处主要热管都有了自己的散热工具。
核心供电Mosfet被动三磨模块
供电模组的被动式散热鳍主要为核心的4相供电Mosfet散热，借助主散热器的主动风扇将Mosfet热量带走。
能够同时为核心、显存散热
主散热器采用一体式设计，能够同时为核心和8颗显存同时散热，而且核心吸热底采用的正是我们今天要作为PK对象的“均热板”技术，并且这是时下在高端产品中经常使用的均热板技术。
大规模高效铝制散热鳍
核心采用均热板技术吸热底
铝鳍设计
拆除导风罩，主散热器的主要吸热、散热模组展现在我们面前。该模块共由三部分组成，第一是核心铜制均热板吸热底；第二是散热器骨架兼显存散热模块；第三便是焊接在吸热底和骨架上，采用扣Fin工艺的铝鳍。
均热板，英文名叫做“Vapor Chamber”，其在散热方式上与Heat Pipe（热管）相比热量传导更有效，Heat Pipe为线性传导而Vapor Chamber为2维平面传导，导热、散热效率更高。由于Vapor Chamber热阻值很低，仅为纯铜材质的的1/2，也就是说Vapor Chamber的热导效率为纯铜的两倍，散热效率高。
技术简析
被拆解的均热板
Vapor Chamber的物理结构共分为5个技术层和8个物理层，由上至下分别为上表面、冷凝层、汽化层、导热层和下表面，其中冷凝层、汽化层和导热层分别为2层。
这是Vapor Chamber的工作原理图，从吸热底吸收热量一直到冷凝液散热冷凝。
这是Vapor Chamber内部结构在35倍、100倍和200倍显微镜下的实物结构图。
这是Vapor Chamber散热块（下）和普通散热块，在散热状态下的热量分布图。很明显普通散热块在热源处温度极高，热量扇形球状分布、热量分布不均；反观Vapor Chamber散热器，整个散热器不仅没有温度过高趋于，而且热量分布均匀散热效能强劲。
这是对比普通散热器（左）、Heat Pipe散热器（中）和Vapor Chamber散热器（右）在相同热源下的热量传导情况，很明显导热、散热效率一次提升，Vapor Chamber效果最佳。
散热系统采用了一体化设计，其能够同时为核心、显存、供电模组同时散热，这样的设计是目前高端公版产品主流的成熟散热方案，经济、实惠、散热效能理想。
公版显卡一体式散热
铜质底面设计
公版卡散热器的涡轮扇
这款公版散热器采用铜制核心吸热底和热管的组合，这样设计的最大好处就是形成独立风道，同时借助单离心式风扇满足整个显卡的散热需求，同时在显卡挡板处开导流槽将热空气排出。
4热管散热器
散热器热管
散热器的鳍片采用扣Fin处理，带有4根铜质热管，并且散热器鳍片与涡轮扇风向平行，以增强散热器的散热效果。这也式外抽式显卡散热的主要特点。
在这里不得不向各位网友说明的是，公版显卡电容、供电相位置各位有不同，并且与其他显卡散热器多少都有一些位置冲突，并且市场上公版涡轮扇设计的HD5830显卡很不多见，因此笔者使用一块HD5870公版显卡，测试散热效果，以涡轮扇本身的散热设计来说，应该不影响最终的测试结果。不过，也请各位网友见谅。由于三款显卡散热器本设计够上的差异，找到一块合适的显卡十分困难，因此笔者选用了镭风HD5830显卡，作为九州V6000和均热板散热测试的显卡，而公版散热器使用的HD5870公版显卡，原因前面已经介绍过，就不再赘述了，不过仍然希望各位网友见谅。
测试说明：
测试平台
环境噪音33.8dBA
本次测试笔者将显卡GPU处于满载状态，以40分钟为烤机时间，满载时GPU温度，以及距离显卡20cm左右的位置测量显卡风扇产生的噪音，同时记录风扇转速。环境噪音33.8dBA，室温25度。
测试平台：
Tt静音散热器 静
为了将环境背景噪音降到最低，将CPU散热器电源风扇的噪音影响降到最低，因此笔者选择了Tt新款以静音为主要卖点的散热器产品“静音”，并且笔者将双扇停掉一个，同时将另一个风的风速降到800rpm左右（最低）。

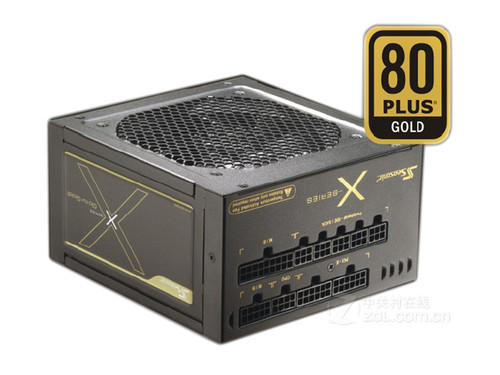

海韵X560金牌电源
另外，为了避免电源风扇的噪音影响，笔者使用海韵的静音电源X560金牌电源，这款电源不但转换效率高、发热量低，而且在低功率、发热量不足时，电源会不转动，依靠散热片被动散热。可以达到非常好的静音效果。
| 测试平台 | |
|---|---|
| CPU | i7 920 2.6GHz |
| 主板 | 映泰 X58 |
| 内存 | 宇瞻 DDR3 1600 2G *2 |
| 显卡 | 镭风 HD5830 |
| 硬盘 | 希捷 500GB |
| 散热器 | Tt 静 |
| 电源 | 海韵 X560电源 |
| 软件平台 | |
| 测试系统 | Windows 7旗舰版 |
| 测试软件 | Everest V5.50 / Furmark1.8.2 |
显卡在经过40分钟烤机之后，我们来看看最终的测试结果。看一看，这三款散热器的温度和噪音的表现如何。
V6000温度优势很明显
从上表中，我们可以看到在40分钟的烤机之后，采用6根6mm直排热管设计的九州V6000散热器降温效果非常显著，相比于均热板散热和涡轮扇散热来说，GPU温度45度这样的成绩非常优秀。要知道即便是利民T-Rad2散热器，安装在HD5830上的散热效果仅仅是在50度左右，可以说九州V6000散热器非常强悍。
其实均热板71度的散热效果也算不错，毕竟V6000双92mm风扇，要更具先天性的优势，而相对于传统的涡轮式散热来说，降温效果也是相当明显，不过没有V6000那样优势巨大。其实这就是为什么笔者在之前，表示使用HD5870测试有些不妥，但不影响最后测试结果的原因，想必大家都已经晓得了。
静音效果不错 扇居功至伟
V6000 均热板 涡轮扇
首先需要说明的是，由于我们使用电脑时，无论是裸平台还是机箱内，我们与显卡至少也会有一段的距离，因此笔者使用噪音仪距离显卡风扇正对面，相隔20cm的位置，进行测量。环境噪音33.8dBA。
根据测量的结果，均热板散热的静音散热过相当不错，噪音为42.2dBA；V6000的测量结果为47.1dBA；而涡轮散热在风扇40%全速状态下的噪音为61.1dBA，如果涡轮扇全速旋转可想而知。
因此这里就不能不提转速的问题，V6000散热器与均热板散热使用的风扇都是92mm的尺寸，转速在2000RPM以下，静音效果不错。此外，V6000还要得益于包胶扇所起的左右作用，虽然噪音值不是最低，但在双扇的情况下，这样的成绩还是不错的。
而均热板，首先本身的技术比较先进，厂商也对均热板的散热效果也比较自信，因此只安置了一个92mm尺寸的风扇，并且采用无框设计，按理说静音效果应该更明显一些，但是由于风扇轴承声音过大，影响了整体的效果。但总体来说，这款均热板散热还是在三种散热方式中最静音的。
最后总结：
随着这两年九州风神DEEPCOOL在散热市场的不断发力，并且强力开拓高端市场，无论是GamerStorm还是冰暴，或是这款神翼V6000，九州的在散热器市场的战线越来越广，而且从结果上看无论是人气，还是好评度都都非常不错。
而这款V6000显卡散热器的面世，虽不能说打破台系垄断高端散热器市场的局面，但确实给了那些台企点儿“Color See See”，造成了不小的市场压力。同时也让玩家又多了一种高端散热器的选择。
总而言之，这款九州风神的神翼V6000还是一款非常出色的显卡散热器产品。
|
