猫头鹰新作 下吹三明治NH-C14现身
对于热衷于风冷散热的玩家来说，来自欧洲音乐之国奥地利的著名散热品牌Noctua（猫头鹰），想必在各位心中都有着相当高的地位。其经典产品，我们爱称为“塔式三明治”的NH-D14已经被众多玩家和媒体誉为风冷之王。如今，随着下吹式散热器的逐步回归，Noctua也是再次发力，在今年的Computex展会上展出了旗下最新的散热产品：NH-C14，一款延续了“三明治”风格的卧式CPU散热。近日，我们硬派网也是第一时间收到了这款产品，那么接下来，我们就为您献上“下吹三明治”NH-C14这道大餐。
Noctua（猫头鹰）NH-C14散热器采用了经典的下吹式散热结构，熟悉Noctua（猫头鹰）产品的玩家都记得，Noctua（猫头鹰）上一款下吹式产品是NH-C12P（后期升级为NH-C12P SE14），但其只是采用了单扇设计。而这款最新的NH-C14则是采用了双14cm风扇“夹住”散热片的三明治设计风格，看来我们决不能把它当成NH-C12P的升级版来看待。

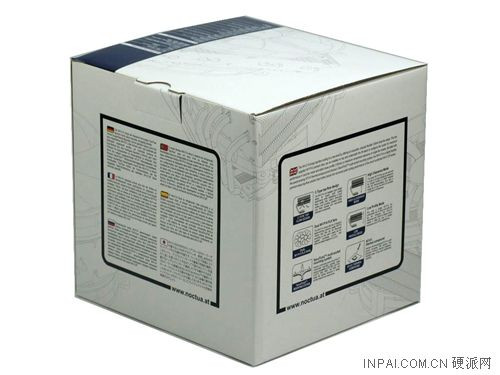

包装方面，NH-C14依旧沿用了Noctua经典的类正方体纸盒包装，其大小与NH-D14相差无几，风格简约清爽。
关于产品的详细参数以及适用范围等，都标注在了外包装比较明显的位置，并且数据十分详细、精确。再一次体现出大厂风范和细节处理的完美性，这一点十分值得国内厂商学习。
三明治有多大 NH-C14实际尺寸测量
为了让各位玩家对Noctua NH-C14有一个直观的认识，我们在实际测量后将这款产品的长宽高等参数进行标注，方便玩家考察其在机箱内的兼容性。
由于采用了两枚14cm风扇，所以NH-C14的宽度就被固定在了14cm，其实对于这种双扇下吹式散热器来说，下面一层的风扇也许并不会对散热器的效率产生多大影响，但其对主板处理器周边供电元件所起到的辅助撒热作用确实不容小视的，而下挂14cm风扇想必也可以照顾到更广的范围。
高度方面，虽然NH-C14配备了两枚14cm风扇，但整体高度只有13cm，这对于大多数中塔机箱来说，容纳它完全没有问题。并且NH-C14还为玩家提供了风扇单下挂的解决方案，用以增强产品的兼容性。
整体长度上，由于NH-C14采用了比较传统的热管弯曲方式，所以散热器的绝对长度被控制在了166mm左右，而悬挂下风扇后，散热器与主板之间的距离只有38mm，这可能会对使用了夸张散热器或是散热片内存的用户来说，产生一些兼容性问题，关于这些我们在后面也会加以验证。
NH-C14质量实测
常言道“细节决定一切”，而对于Noctua NH-C14这样一款出自散热名厂的产品来说，一些具有自身特色的细节设计，往往更能令消费者感到满意。
散热器在工作时，风扇与散热鳍片产生共振是不用忽视的噪音来源，为了解决这一问题，Noctua在散热鳍片上设计了“凹槽”，专门用来防止减震垫脚使用，得益于这种“分离式”的设计理念，风扇和散热器都可以保证外观的独立完整，并且也方便用户日后独立更换散热垫脚使用。
精美的冲印logo
散热器底座是决定产品吸热效率的重要“部位”，与大多数产品只采用一层薄膜覆盖保护不同，Noctua为NH-C14配备了一个坚固度良好的塑料保护外壳，而且外壳中心部分并不与底座相接处，可以最大幅度保护产品的底座不受到外界伤害。
大量鳍片特殊加固 NH-C14主体分析
接下来，我们把Noctua NH-C14所配备的两枚14cm风扇取下，进一步观察这款散热器主体的做工及细节情况。
Noctua NH-C14在散热器的设计上并没有采用一些特殊的造型模式，这倒也符合Noctua一贯的设计理念。从图中我们可以看出，Noctua NH-C14的散热器主体造型与不少常见的下吹式产品大致相当，中规中矩加上稳中求胜的策略，伴随着Nocuta每一款经典散热器产品的诞生。
通过这张图我们可以看到，NH-C14的通透度还是十分良好的，每张鳍片造型完全相同，表明在镀镍处理后还配有一层抗氧化材料，所以呈现出“哑光”的效果。经过测量我们发现，NH-C14具有68张散热鳍片，这个数量相对于塔式散热器来说都是一个比较高的级别，并且NH-C14的鳍片间距同样达到了2mm，可以说其在散热规模上不输于同形致的塔式散热产品。
Noctua NH-C14在鳍片的固定上也是别出心裁，并没有采用常见的扣Fin设计，取而代之的是左右两根加固铁条，效果较扣Fin来说要显得坚固不少。
经典回流焊工艺 六热管顶级配置
热管方面，Noctua为NH-C14配备了六根直径6mm的纯铜导热管，这一配置也达到了目前风冷散热器的顶级水平。工艺处理上，六根热管均采用了镀镍工艺，保证了美观和耐久度。排布方式上，六根热管成水平一字型排列，位于中间的四根热管，每两根间距较小，这主要是考虑到对应风扇的高风量区而设计的，有利于增加散热效率。
在热管与鳍片的结合方式上，我们又看到了Noctua经典的回流焊工艺，通过从焊孔处的余料残留来看，Noctua的回流焊工艺确实达到了一个很高的水平，用料饱满均匀，确保热管与鳍片的紧密连接，将热损耗降至最低。
热管-鳍片结合透视
在热管的末端处理上，Noctua使用了结烧工艺，热管末端结烧点圆润且小巧，同时依旧可以看出回流焊工艺带给我们的“饱满感”。
鳍片开孔方便安装 精致加固支撑杆
前面说过，Noctua配备有14cm风扇和68张散热鳍片，在拥有良好散热性能的同时也意味着“占地面积”肯定不小。在之前的散热器评测中笔者也曾提到，随着散热器体积的增大，安装扣具将会变得越来约困难，尤其是对于下吹式散热器来说，而作为旗舰品牌的Noctua，又是如何解决这一矛盾的呢？
其实Noctua的解决方法堪称巧妙，直接在鳍片对应底座扣具螺丝的地方，左右对称开启两个方形的小孔，可以让螺丝刀“透过”鳍片直接接触到底座上的固定螺丝，即使是安装上风扇也不会阻挡，而且开孔较小并不用担心降低鳍片散热效率。其实之前我们也曾经看到过不少国内品牌的下吹散热器，但在安装扣具时都不太能尽如人意，在此我们也希望它们能够吸取像是Noctua这样的设计理念，为用户带来更好的使用体验。
除了安装方面的考虑，下吹式散热器“头重脚轻”容易形变的问题也经常困扰着我们，而从NH-C14身上我们同样找到了解决方法。Noctua在底座也鳍片中间，加装了一条精致的支撑固定钢片，其弯曲状态和热管相似，底部通过螺丝与底座连接，起到了防止散热器鳍片长时间使用后“低头”现象的发生。其设计的整体性、精巧性和实用性都十分到位，Noctua的功底着实令人佩服。
非镜面工艺底座 固定部件可拆卸
底座表面工艺处理上，Noctua NH-C14并没有采用镜面工艺，只是采用了较为精细的打磨工艺，所以并没有产生什么反射效果。值得注意的是。NH-C14的实际接触面积是40mm×38mm，但依旧可以覆盖目前市面上所有处理器（Intel i7处理器顶盖尺寸为32mm×35mm，AMD AM3处理器顶盖尺寸为37.5mm×37.5mm）。
为了保证底座吸收的热量可以快速并且低耗地传递给热管，NH-C14热管与底座的结合方式也采用了焊接处理，目测焊接处空隙较小，结合紧密，只是底座热管末端的处理方式稍显简单。
此外，NH-C14的固定扣具通过螺丝与底座相连接，方便拆卸。
经典产品再现 双NF-P14风扇助阵
Noctua NH-C14散热器的“三明治”造型，很大程度上得益于这两枚经典的NF-P14风扇所赐，上下双扇将散热鳍片“加”在中间，正好形成“三明治”的形状。
关于这两枚风扇参数和性能，相信不少读者早已是烂熟于胸了，但我们在此还是要做一个简单的介绍，Noctua NF-P14风扇直径140mm，采用SSO轴承，由九枚经过特殊边缘开口设计的扇叶组成，在有效减少风噪的同时可以保证足够的风量和风压，是静音与散热的平衡之选。Noctua NF-P14虽为140mm风扇，但可以兼容12cm/14cm两种安装位（通过转换工具实现），极大地增强了产品的兼容性。目前市场上这款风扇零售价格约在百元左右。
NF-P14上的线缆卡口
采用3pin定速接口，也是Noctua风扇的一大特色，NF-P14最高转速可达1200RPM，通过附件中所带的两种不同规格的降速线，可以将转速降低至900RPM或750RPM。
附件包装精美 自带易用十字螺丝刀
最后我们再来看看Noctua NH-C14所附带的附件情况，毫不夸张地说，笔者认为Noctua的附件包装绝对是同类产品中最为精美的。
附件中包括AMD扣具、Intel扣具、说明书、L型易用十字螺丝刀、以及一个附件包。
包装十分精致的说明书，采用对开设计，AMD、Intel平台各自对以一本，除了必要的安装示意外，还提供了安装细节以及正确的热管导向示意图等等，无微不至。
看似简单的L型十字螺丝刀，免去了玩家一时找不到安装工具的烦恼，虽然没有塑料手柄，但实际使用起来易用度并不亚于传统的十字螺丝刀。
Noctua SecuFirm2扣具 全平台支持
扣具配备上，Noctua自然为NH-C14使用了其独家的SecuFirm2扣具，可以对目前市面上的主流处理器做到全平台支持，包括Intel LGA775/1156/1155/1366和AMD AM3/AM2+/AM2。
AMD平台扣具
Intel平台扣具
对应孔位标示
其它附件上，Noctua为玩家准备了NT-H1硅脂，两种规格的降速线和一个Noctua logo帖。同时为了方便玩家将NF-P14作为机箱风扇使用，Noctua还附带了“12 to 14”风扇安装孔位转换器，自攻螺丝以及减震胶钉，充分满足DIY玩家的使用需求。
三明治变形开始 上吹下挂双扇均可
在风扇与散热器的结合上，Noctua NH-C14给了玩家比较大的DIY空间和自由度，其主要目的还是在于增强散热器的兼容度，用以适应更多机箱的内部使用环境。
最传统的使用模式，就是上下安装双扇，可以最大限度发挥NH-C14的性能，尤其是下挂风扇对于处理器周边元件的辅助散热功能。
如果只安装上扇的话，NH-C14就是我们最常见的下吹式散热器的形致了。取下下挂风扇后，散热器与主板的间距可以有效增大，用以满足和MOSFET处有夸张散热片的主板的兼容性。
最后一种是只安装下挂风扇的安装模式，这样一来NH-C14的绝对高度可以得到很好的控制，只有105mm，满足大多数小型HTPC机箱的内部空间需求完全没有问题。不过这里有个问题需要讨论一下，当只安装下挂风扇时，您会怎样选择风扇的风向呢？是向下吹向主板还是向上吹向散热器呢？欢迎留言。
对于DIY玩家来说，一款散热器在主板上的兼容性表现，也是我们关注的重点，尤其是像NH-C14这样的大型下吹散热器，热管安装方向与内存插槽是否冲突？有多大冲突？都需要通过实际安装来加以验证。
热管朝向内存插槽使我们最常用的散热器安装方向，在这种情况下，玩家使用标准高度内存，NH-C14不会与内存产生任何冲突，玩家可以放心插满四条。
而当玩家使用带有一定高度散热装置的“梳子”内存时，最内侧靠近处理器的一条插槽肯定是不能使用了，您只能从第二条或第三条插槽开始安装内存（视内存插槽整体与处理器之间距离而定）。
如果我们将NH-C14调整一下安装方向，让其热管朝向I/O接口位置，此时“梳子”内存就可以从最内侧开始安装，不过需要“牺牲”下挂风扇了。
当然，如果玩家使用的是标准高度的内存，则依旧不会产生冲突问题，并且下挂风扇还可以起到给内存进行辅助散热的效果，但此时对于MOSFET辅助散热的效果会变弱。至于如何取舍，还要依据玩家的自身情况而定。
下面，我们使用了Intel Core i5 760搭配P55主板，对Noctua NH-C14进行散热实测。测试环境为裸机平台，测试项目为默认频率与加压超频后处理器的待机/满载温度。
测试开始前我们首先在BIOS中关闭了所以有关处理节能的选项，使用双扇并将风扇转速调至最高，用以考察散热器的实际散热效率。
◆测试软件
Permi95
在测试软件方面，我们选择了Prime95进行CPU的满载测试。
EVEREST
同时我们利用EVEREST中的“System Stability Test”来记录处理器与核心的温度曲线，以观察其在测试状态下的稳定性。
◆测试方法
首先我们开机后待机10分钟，利用EVEREST记录CPU的待机温度。
然后运行Prime95中的“In-place large FFTs”选项，进行CPU满载拷机测试，测试时间为30分钟左右。最后记录CPU温度和温度测试曲线图。
本次测试时环境温度为28度。
待机温度——CPU默频/加压超频
i5 760默认频率 待机温度
i5 760加压超频 待机温度
满载温度——CPU默频/加压超频
i5 760默认频率 满载
i5 760加压超频 满载
辅助散热性能测试——MOSFET温度对比
我们在前面的文章中曾经分析到，NH-C14自带的下挂风扇应该会对处理器周边供电元件起到一定的辅助散热作用，所以我们在此专门增加一章关于这个部分的测试内容，以便玩家参考。
测试平台选择上，我们和前面的测试保持一致，测试方法为处理器默认频率满载，运行15分钟后用测温枪扫描MOSEFT散热片温度。对比对象为只使用塔式散热器进行散热的同一平台。
性能优异精工细作 全新下吹王者诞生
平心而论，Noctua NH-C14的出现可以说是给了下吹式散热器家族打入了一剂强心针，我们印象中塔式散热器才能够实现的散热效能，NH-C14同样可以做到。而且就设计结构来说，NH-C14给主板供电元件带来的辅助散热效果也是十分出色的，这一点上，塔式散热器确实“望尘莫及”。
当然，对于追求极致风冷散热的玩家来说，塔式散热器还是他们的首选产品，但目前随着HTPC、小型电脑等新型PC的方兴未艾，下吹式散热器也正逐渐赢回属于自己的第二次春天，而作为旗舰品牌的Noctua在此时选择推出这样一款全新的下吹式散热产品，想必也是有一定道理的。其实无论是塔式散热器还是下吹散热器，他们都有的自身的优势和不足，选择的关键还是要看玩家的使用需求到底如何。
回到产品，通过对Noctua NH-C14的评测我们可以感到，高端品牌对于产品整体设计、细节以及用户体验上的把握能力还是相当充分的，这一点十分值得国内散热厂商学习。事实上有些时候，看似同质化的产品，能够打动消费者的往往就是一些细节上的使用感受，而Noctua在这一点上就把握的很好，像是鳍片上开启扣具安装孔、附送十字螺丝刀等，看似谁都能做到的事情只在NH-C14上有所体现，也许这就是大家都崇拜Noctua品牌的原因所在吧。
