完美演绎新概念 Zalman CNPS11X首测

产品：CNPS11X Extreme 思民 散热器

前言

前言

    Zalman是一家源自韩国的散热器研发生产厂商，其产品在设计上富有特色，每次的新品在外观设计上都带来了强劲的视觉冲击。经典的CNPS9900NT、CNPS9900 MAX、CNPS10X Extreme等都以惊艳的设计和堪称完美的做工被一众玩家称为“艺术品”。

    而在今年3月的CES 2011展会上，Zalman曾经曝光过一款三角形设计的侧吹式热管塔式散热器CNPS11X，展会图片相当吸引。

Zalman CNPS11X

    近日评测室已经拿到了CNPS11X散热器，COOLIFE是全国首个拿到这款散热器的媒体，接下来马上为大家送上详尽的测试。

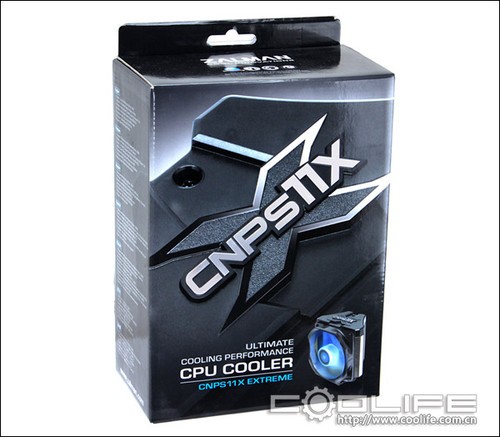

产品外包装简介

产品外包装简介

包装背面

包装背面有较为详尽的技术及特色介绍，十分精美。

    非常值得关注的是其中一个技术介绍中提及到CNPS11X采用了新型的复合式热管，换热能力是一般热管的1.5倍。除了文字上的说明还有热管内部结构说明图，由图中我们可以了解到新型的复合式热管内壁多了很多细小的通道，估计是增加了内壁面积进而提升换热效率。

包装侧面

    包装侧面为散热器规格信息，由侧面信息中我们可以了解到CNPS11X是一款全平台散热器，同时支持Intel和AMD平台。

产品外观简介

产品外观简介

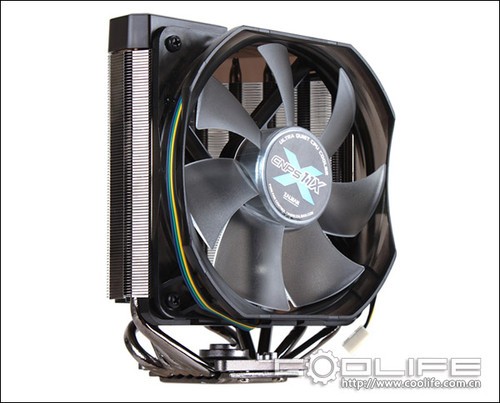

Zalman CNPS11X

外观

    Zalman CNPS11X尺寸为132x80x154mm，整体重量为600g（含风扇），散热面积达到7600㎠。整体经过镀镍处理后外观呈现乌亮色泽，配备一个12cm蓝色LED风扇，标称转速为1000～1950±10%RPM，可适用于主流的AMD Socket AM2/AM2+/AM3以及Intel LGA775/1156/1155/1366的CPU，散热效能高达350W。

散热器顶盖

    散热器顶盖为塑料材质，有轻微的透视效果。顶盖图案为浮雕式设计，拥有3种不同质感纹理，基本的光滑纹理+磨砂质感的大“X”+亮银色的“CNPS11X”，带来了强烈的视觉冲击。

散热器的俯视图

    由散热器的俯视图可以看到到散热器居然采用三角形设计，相当吸引眼球。三角形设计使CNPS11X风向有别于一般散热器，CNPS11X正面进风后，分别向后方两侧排放，这样的设计能有助于加强散热效率。

底部5条6mm热管，弯曲形态各有不同

底部

    完美的底部已经把Zalman的制作工艺体现的淋漓尽致，尽管同样是镜面镀镍处理，但Zalman是所有品牌产品中底部镜面处理得最好的，就连底座边角位也打磨得非常圆滑。如此圆滑光亮的底部，完全可称得上为“极致”。

散热器本体简介

散热器本体简介

散热器本体

    把顶盖和风扇等拆除后，散热器本体一览无遗。CNPS11X内部两端鳍片互不相连，呈“V”形排列，可算是小型双塔式散热器，这样的设计更有利解决风扇盲区。鳍片间距非常小，空气流动阻力较大，需要搭配大风压型风扇。

CNPS11X密集的鳍片

鳍片的细节设计

    每片鳍片两侧末端均作了90°弯曲，把鳍片两侧完全封闭，避免漏风，令风向更加统一。

穿Fin工艺制作

    CNPS11X竟然是采用一般的穿Fin工艺制作，但仔细观察后发现Zalman的穿Fin工艺相当完美，热管和散热鳍片贴合度非常非常高（用了两个“非常”，你懂的），鳍片已经紧密到不能轻易挪动的状态。如此完美的穿Fin工艺相信和焊接工艺的性能相比已经相当接近。

风扇

    风扇采用具有长寿命特点的双滚珠轴承，额定工作环境为12V 0.2A，标称转速为1000～1950±10%RPM，4Pin风扇接口配合主板PWM功能支持PWM智能温控调速。黑色透明外框搭配7片透明扇叶，风扇运转时轴心会散发出幽蓝色光，通过旋转的透明扇叶把光扩散开，相对于一般的LED风扇（LED灯位于扇框4角），灯光更加均匀更加YY，搭配这样的风扇令CNPS11X独具一格。风扇用四种不同颜色的线材是并排在一起的，因此无需包线也不会凌乱。

附件简介

附件简介

附件一览

    CNPS11X产品配备的附件相当完善，配件包括安装说明书、ZM-STG1导热硅脂、4Pin减速线、全平台金属背板、Intel和AMD全平台扣具、绝缘胶垫以及安装散热器所需的六角匙等。

六角螺丝

    散热器配件中附有两种颜色的内六角螺丝，两种不同颜色的螺丝差别在于长度，两款螺丝可为散热器带来不同的压力。其中金色螺丝用于Intel LGA 1366平台，而银色螺丝则用于AMD平台和Intel LGA 775/1156/1155平台。

“L”形六角匙

    配送的六角匙非常精致，采用“L”形设计，扭动螺丝时更好发力。此外六角匙顶端为圆头设计，增大了使用角度，即使与螺丝不是处于垂直状态也能扭动螺丝，实现多角度旋转。

4Pin减速线

    附送的减速线较为精美，采用4Pin设计，一般散热器产品很少会附送4Pin减速线。减速线通过串联电阻降低12V电压，进而达到降低风扇转速的效果，非常实用。使用4Pin减速线后，风扇转速由原本的1000～1950±10%RPM降低至1000～1450±10%RPM。

Intel平台扣具

    Intel平台扣具拥有三组孔位，可适应LGA775/1156/1155/1366平台，安装方向可选。只需松开底座上的四颗螺丝，即可更换扣具。

AMD平台扣具

    AMD平台扣具仅提供一个安装方向，但安装方向尚算合理，风扇出风口正对机箱尾部，可配合机箱风道使用。

装配情况

装配情况

全平台金属背板

    全平台金属背板，安装后依然是那么的叫人不放心，每次都忍不住去检查背板有没有触碰到主板背面针脚，一个不小心真的短路了，啪一声就没了，还能一缕青烟。其实也没有我描述的那么恐怖，安装完后检查这完全是个人原因，加装绝缘胶垫后背板与主板间会有较大距离。

内六角螺丝+配送的多角度六角匙很实用

　　新版扣具是首次使用在CNPS11X上，内六角螺丝+配送的多角度六角匙解决了带风扇散热器安装困难的问题（采用十字螺丝的CNPS10X Extreme出现过难以安装的状况），而“L”形设计的六角匙也非常好发力。

严丝合缝是巧合?

    是设计精准还是机缘巧合？当Zalman CNPS11X装上MSI BigBang Xpower X58主板后，我们看到散热器热管与主板一侧的MOSFET散热片相当贴近，我们非常担心由于热管与散热片冲突会造成散热器与CPU接触不良，后来把微距照片放大后才发现CNPS11X与主板MOSFET散热片差之毫厘。

整体感觉非常不错

    Zalman CNPS11X体型并不算庞大，散热器安装后非常安分，并没有在主板上空出现越界行为，一点也不会对内存槽位造成遮挡。安装后发现散热器和MSI BigBang Xpower颜色还蛮搭配的，整体感觉非常不错。

夜间运行时效果

    夜间运行时，CNPS11X风扇灯光效果简直是一绝，就如前文介绍般，光源位于风扇轴心，通过叶片扩散开的幽蓝色灯光十分均匀，这种效果已经迷倒编者了。

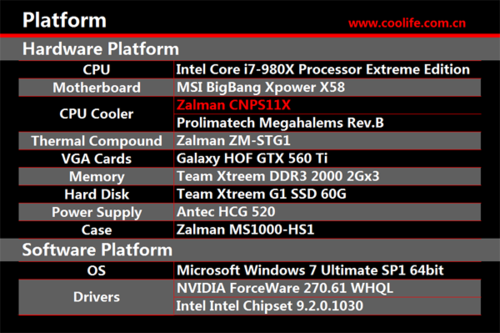

测试平台及说明

测试平台及说明

测试平台及说明

    我们选用Intel Core i7-980X六核处理器进行散热测试，并固定1.35V电压超频至4GHz主频。为了更直观体现Zalman CNPS11X散热性能，本次测试我们采取对比测试，选取了目前比较主流的高端散热器Prolimatech Megahalems Rev.B作对比参照。

    为减少温差变化影响，散热测试为封箱测试，我们选用Zalman MS1000HP机箱，环境温度维持约24℃。Zalman CNPS11X原配风扇最高转速可达2000RPM，考虑到性能体现和实际应用状况，我们测试将分为1800RPM与2000RPM两大组，硅脂统一使用Zalman ZM-STG1。

测试结果

测试结果


    对比测试中，当风扇转速均为1800RPM时，Zalman CNPS11X落后对手5.8℃，而2000RPM时则落后2.7℃。CNPS11X散热器鳍片间隔非常密，需要强风压型配合，当1800RPM时风压较低，散热性能下降，而2000RPM时提供了足够的风压，把性能差距由 5.8℃拉近至2.7℃。

    Zalman CNPS11X的落败一点也不觉得意外，毕竟CNPS11X底部依然采用平面设计，而非核心部位微凸的设计，而热管配置上只有5根6mm热管（Megahalems Rev.B是6根6mm）。2000RPM时与Megahalems Rev.B存在3度差距是意料中事，能够有如此少的差距，很大部分原因是由于CNPS11X具有较大的散热面积（CNPS11X 7600㎠、Megahalems Rev.B 7300㎠），以及采用了新式热管（前文提及的复合型热管）。

评测室观点

评测室观点

    Zalman CNPS11X是一款特别的U型热管侧吹式散热器，热管排列模式前所未有。虽然对比Megahalems Rev.B有着种种天生的硬件条件不足，但凭借5根新型高效的6mm热管、密集的散热器片、600g弱小的体型，最终性能差距仅仅3℃不够。

CNPS11X

    CNPS11X需要大风压风扇配合使用，由测试结果清晰看到由于1800RPM时风压不足造成了性能上有较大差距，这类型散热器往往是双刃剑，静音与性能不能兼得。要想拥有较佳的使用状态，保持静音同时性能不会有过大的性能损失，我们建议开启主板PWM温控调速或把风扇转速限制在1600～1800RPM间使用，这是对于一般使用状况而言。当你处于游戏时，风扇造成的噪音基本能被游戏音效掩盖得一干二净。

    轻巧体型+高效性能是CNPS11X的特点，连带风扇整体重量仅600g，却有着如此高效的性能。CNPS11X是一款力美结合的产品，优秀的外形设计和做工+不俗的散热性能，非常适合对产品有所追求的玩家，而不适合一味追求性能的玩家，一味追求性能的玩家适合购买他们心中的“风冷王“。目前Zalman CNPS11X在国内还未正式上市，喜欢这款散热器的玩家只能静待佳音了。
