缔造风的艺术 Noctua NH-U9B SE2评测

产品：NH-U9B SE2 猫头鹰 散热器

前言

前言

    夏天是一个让人烦躁的季节，就连PC也跟着闹脾气，某些主机还因高温而频繁出现蓝屏重启问题。因为散热问题而导致的系统不稳定，消费者都会第一时间考虑更换散热性能更强的散热器，但体型庞大的“巨无霸”又不兼容普通机箱，这实在是令人头痛的事情。

    如何才能鱼与熊掌兼得？编者向各位推荐Austria散热品牌Noctua的一款散热产品，型号为NH-U9B SE2。虽然这款散热器并不是新品，但却是市面上少有的体型较小的高端侧吹式散热器。产品最特别之处在于体型娇小，其对机箱兼容性很高，即使是一般百元级机箱或者HTPC机箱也能容纳这款散热器。

NH-U9B SE2镂空式外包装

    NH-U9B SE2包装依然保持着Noctua的镂空式包装设计，透过镂空处能查看到产品附带的风扇。包装整体以棕、蓝、黑三色搭配，加以白色线条分割，颇具西欧风格。

Special Edition SE2标识

    散热器名为Noctua NH-U9B SE2，其中SE代表了Special Edition，2代表第二版，SE2是NH-U9B最新版本，支持目前现有的大部分主流平台。通过标识，我们可了解到NH-U9B SE2采用U型热管侧吹式设计，配备双9cm风扇，以及丰富的Special Edition附件，随散热器还附送Noctua自家的NT-H1高效导热硅脂。

Noctua NH-U9B SE2规格信息

Noctua NH-U9B SE2规格信息

　　当我们拆开包装看到Noctua NH-U9B SE2之后，其小巧的散热器主体让编者眼前一亮，或许是习惯了对大尺寸散热器进行评测，突然接触这样一款做工精细的小型产品，反而觉得非常新鲜。

NH-U9B SE2散热器主体

    Noctua NH-U9B SE2采用常见的塔式侧吹设计，125(H)x96(W)x95(D)mm尺寸的散热器主体显得非常精致，125mm高度的NH-U9B SE2能够很好地兼容百元级别的大众级机箱（机箱宽度180mm）。

NH-U9B SE2

    Noctua NH-U9B SE2重量仅为460g，散热器整体经镀镍处理，使得产品具备优秀的防氧化与抗磨损能力。NH-U9B SE2依然秉承了Noctua产品一贯的精细做工，亚灰色的颜色让NH-U9B SE2仿如一颗工艺品。

    Noctua NH-U9B SE2虽然体积娇小，但依然拥有4根6mm U形高效热管，搭配36片散热鳞片，使得编者对其性能表现相当期待。

Noctua NH-U9B SE2细节赏析

Noctua NH-U9B SE2细节赏析

侧边导流设计

    NH-U9B SE2侧边鳞片经弯曲处理，当风流经过热管后会产生乱流，侧边弯曲处理的鳞片可起导流作用，使风流顺利通过整片散热鳞片，这是散热器常用的防漏风导流设计。

辅助进风设计

    NH-U9B SE2顶部鳞片压有Noctua的Logo，透过观察NH-U9B SE2顶部，我们可以看到热管末端处理相当完美光滑，而Logo两侧更设有两根金属棒贯穿36片散热鳞片，作用与扣Fin设计类似，都是为了加强散热器上鳞片的整体稳固性。

    而NH-U9B SE2散热器进风口设计也煞费苦心，散热鳞片边缘特意设计为波浪形，能解决风扇电机盲点，同时也使进风更加顺畅。

热管结合处

    Noctua出色的做工在NH-U9B SE2身上同样体现得淋漓尽致，热管弯曲处理十分完美，表面没有出现皱褶，4根热管与散热鳞片间采用回流焊工艺处理，使散热鳞片与热管接合更加紧密，使得导热性更加高效。

平滑的吸热底座

    Noctua NH-U9B SE2吸热底座为纯铜材质，虽然没有打磨成镜面效果，但经过细腻的盘铣工艺处理后，底部相当平整细腻。

附件总览

附件总览

附件总览

    作为Special Edition 2版本的NH-U9B散热器，附件配备相当丰富齐全，整体来看主要分为Special Edition 2附件包、Intel平台扣具、AMD平台扣具、L型螺丝刀、使用说明书以及两颗9cm风扇。

Noctua 9cm风扇

    Noctua NH-U9B SE2散热器能装配双风扇加强散热，而产品也主动配送了两颗Noctua自家的9cm风扇。

专利设计扇叶

    风扇扇叶设计独特，是Noctua的专利设计，扇叶边缘呈锯齿状，能把风流细化降低风阻，从而达到静音的效果。

风扇型号

    两颗9cm风扇型号为NF-B9，采用SSO-Bearing轴承，供电规格为12V 0.12A，最高转速为1600RPM。NF-B9采用7扇叶设计，与一般9cm风扇大致一样，但NF-B9扇叶角度较大，具有较高风压。

Special Edition 2附件包总览

    Special Edition 2附件包内的附件相当丰富，包含了4根减震胶条、2个全平台扣具、4根2组减压线、一根分头线以及4根风扇扣具等。

使用说明书

    使用说明书相当别致，并不是传统的翻页或折页设计，翻开后可以看到其实里面包含了两份分别针对Intel平台及AMD平台的折页式使用说明。

Intel平台扣具简析

Intel平台扣具简析

Intel平台扣具总览

    Intel平台扣具包含四颗螺丝柱、四颗金属螺母、四颗塑料空心柱、两根固定条、一个金属背板以及一个X型绝缘垫片。X型绝缘垫片专为LGA 775平台而设，能起到绝缘和压力补偿的作用，除LGA 775外的Intel平台无需使用。

金属背板

    透过金属背板底部信息，我们可了解到Intel平台扣具除了支持较老的LGA 775平台，还支持主流级的LGA 1366、LGA 1156、LGA 1155平台，而LGA 1156和LGA 1155平台孔距是一致的。

三组定位孔

    金属背板四端各有3组定位孔，根据背板底部信息指示，A组为LGA 1366平台孔位、B组为LGA 1156和LGA 1155孔位，而C组则为LGA 775平台孔位。

背板凹陷设计

    金属背板设计相当细心，因为LGA 1156和LGA 1155平台主板背部的CPU插座会有外凸的螺丝，而背板上两个凹陷设计能使背板在LGA 1156和LGA 1155平台上使用时，避开外凸的螺丝与主板背部更加贴合。

三组孔位的固定条

    两根固定条同样具备3组对应背板的孔位，可适应不同的Intel平台，固定条两侧经弯曲处理，固定条强度有所提高。

Intel平台扣具效果图

AMD平台扣具简析

AMD平台扣具简析

AMD平台扣具总览

    AMD平台扣具配置相对简单，包括两根固定条、四颗金属螺丝以及四颗白色塑胶空心柱。

AMD平台扣具

NM-A90 AMD平台扣具

    AMD平台扣具需配合主板原有背板使用，但是散热器自带的AMD平台扣具并不能实现双向安装。如果需要实现90°安装，用户可以把购买凭证通过电子邮件方式与Noctua中国区代理联系，免费申请获得一套NM-A90扣具，免费扣具配送成为了Noctua近年来的特色服务。

风扇实装情况

风扇实装情况

防震胶条

    在散热器上安装风扇时可加装附带的减震胶条，胶条能减少风扇和散热器的共振。

单风扇NH-U9B SE2

辅助进风设计

双风扇NH-U9B SE2

测试平台及说明

测试平台及说明

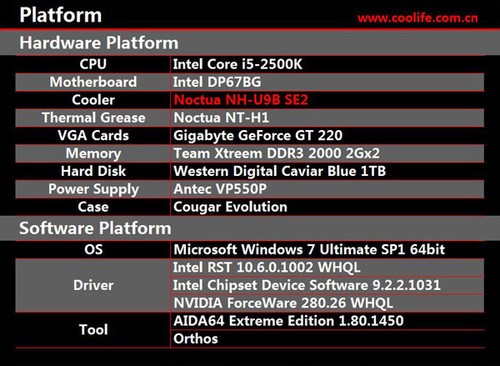

测试平台配置列表

    目前SNB平台已成为主流配置首选，本次测试选用了定位中端的Intel Core i5-2500K四核处理器，加压至1.35V超频至4.5GHz进行烤机测试，测试过程中导热硅脂选用Noctua NT-H1。测试方法使用AIDA64记录温度数据，通过运行ORTHOS来实现CPU满负载运算，运行ORTHOS 10分钟，待温度变化曲线趋于平缓后把记录数据清零，再记录清零后10～20分钟内产生的数据平均值，最后以热阻逆解法换算出CPU温度。为减少环境温度变化对测试数据的影响，测试全程采用封箱测试。

平台实装图

    从实装情况来看，Noctua NH-U9B SE2体型娇小的特点在Cougar中塔式机箱内得以体现，娇小的体型令机箱内部变得宽松，空气流动将会更加顺畅。

测试结果分析

测试结果分析

测试成绩对比

    由于Noctua NH-U9B SE2附带的两颗9cm风扇转速高达1600RPM，全速状态下切风声较为明显。因此测试使用附带的黑色减速线把风扇转速降至1200RPM，以及使用蓝色减速线把转速降至1400RPM，并加入单双风扇散热效果对比。

    从测试结果来看，Noctua NH-U9B SE2完全能制服超频至4.5GHz的Core i5-2500K处理器。1200RPM情况下，双风扇比单风扇温度低0.6℃，而1400RPM情况下，双风扇比单风扇温度低0.5℃，从温度差距可以知道使用双风扇对散热性能提升并不大。单风扇情况下，1400RPM温度要比1200RPM低4.1℃，双风扇情况下，1400RPM温度要比1200RPM低4℃。

    综合测试结果显示，双风扇对性能提升不大，而风扇转速则对性能有较为显著的影响。考虑到静音和性能的平衡点，编者推荐Noctua NH-U9B SE2的用户使用单风扇，并且把转速设定为1400RPM。

COOLIFE评测室观点

COOLIFE评测室观点

    虽然Noctua NH-U9B SE2散热器在主流中高端散热器面前显得相当渺小，但通过采用4.5GHz Intel Core i5-2500K处理器作为发热源，1400RPM单风扇配搭下处理器温度仅为83.4℃，这是9cm风扇散热器中相当罕见的性能，值的一提的是附件中的NF-B9风扇静音表现相当令人满意。

Noctua NH-U9B SE2

    作为一款搭配9cm风扇具备4热管配置的散热器来说，Noctua NH-U9B SE2的性能已经是相当出众，除此之外，简单的扣具安装、扣具耐用性较强都是其卖点之一。

    在众多的消费群体当中，总有一些要求特殊的用户，而Noctua为了满足一些使用宽度不超过160mm的小巧机箱而又专注于散热性能的另类用户，NH-U9B SE2具备了其独特的市场竞争力，可惜的是其零售报价高达480元，这样的定价对于一款9cm风扇 4热管配置的散热器来说显得略为“浮夸”。
