价位相似结构相同 铜底座比铝底凉多少

    散热器产品中有很多不同工艺不同结构的设计，常见的以下压式和塔式为主。无论是下压式还是塔式散热器他们都存在底座的设计，有些产品的底座使用的是铜，有些使用的是铝底。入门级的玩家会问铜底和铝底有何不同？

    铜底散热器为的主要原因，在于热导管与铜底均为铜材质，两者材料在一起结合兼容性是一致的，当铜底+热导管直接接触到CPU热源的时候，整个底部全部导热，再由热导管传导到上方鳍片，由风扇吹出。

    铝底散热器在于铝的导热系数低，再者铜和铝的材质接触面的差异，这种产品主要只在于热导管的面与CPU接触导热，铝底只想当于个固定的作用， 当然，铝底能够吸热，但不能起到传导作用，即完全由热导管的小面积与热源接触面导热。

    注：铜的导热系数：401W/mK  铝的导热系数：237W/mK， 从导热系数上看，就一定的差别。

    我们平时在市场中看到的散热器大多是以铝底居多，而铜底散热器没有铝底散热器多。相信很多对DIY了解的玩家都知道铜底散热器少的原因，笔者认为主要是由于铜底散热器的成本造成而少见。

    在desktop市场上，市场成本竞争是非常激烈的，铜与铝的差价就像差有3倍之多，又因为铜的比重比铝重，这个是相信很多人都知道。当制作相同尺寸的超频时，铜的重量要比铝的重量要重3.3倍，按照如此分析铜制品的价格与铝相比是个不小的数值。

   注：（铜的比重：8.9g/cm³铝的比重：2.71g/cm³）

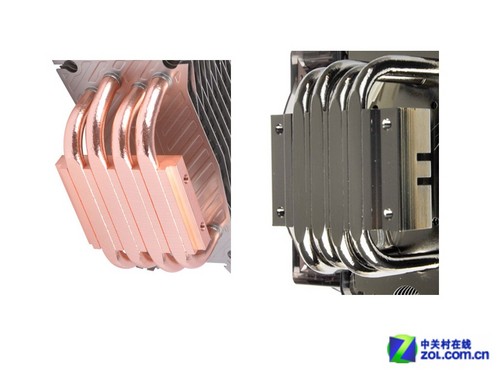

铜与铝对比

    很多玩家会说在制造成本和工艺方面也会有些不同吧。其实在这方面的不同区别并不是很大，这些不同来自于散热器的参数，有些散热器采用的是焊接工艺有些采用的是穿Fin工艺，这些工艺上的费用会有少许的差异但性能上几乎相同。这些我们就可以不散在内了。

    我们看到安钛克铜虎C40散热器采用了铜质底面设计同时结合4根6mm热管。通过铜底和热管将热量传导到鳍片上，经过配备的90mm风扇吹风把散热器中的热量带走，让CPU的温度有效的降低。

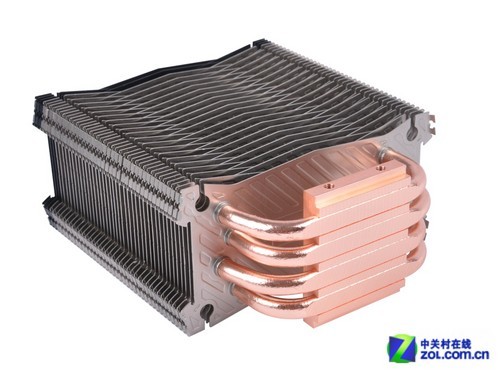

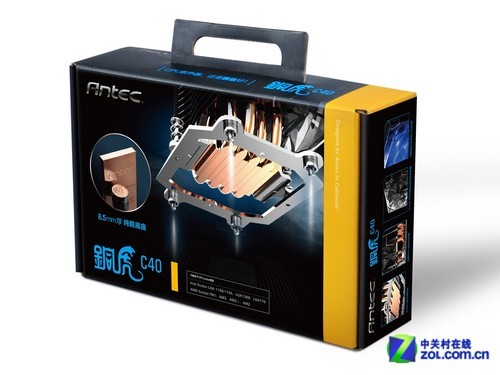

Antec铜虎C40 散热器


Antec铜虎C40 散热器


Antec铜虎C40 散热器

    我们看到散热其中的鳍片采用了铝质材料，铝质材料可以有效传导热量，将铜底和热管所吸收的热量达到最有效的扩散。再通过风扇的冷风达到一个更加有效的散热。另外散热器顶部采用了镀镍的设计，散热器彰显出更好的品质。

    通过图片我们可以看到铜底和铜热管相结合，可以吸取CPU大量的热。同时铜质底座中刻有Antec的LOGO，这样的设计在散热器中很少见到，并且可以很好的彰显散热器自身的品牌。散热器鳍片与热管之间采用了穿Fin工艺，这样的工艺可以减少制作成本，同时可以达到更好的散热效果。

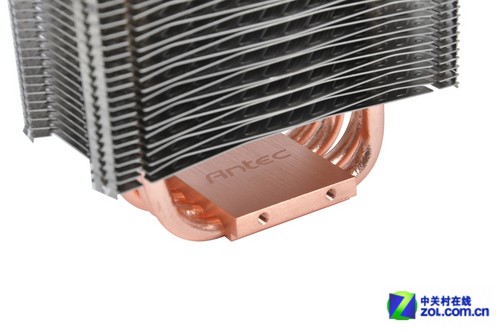

散热器铜质底座设计

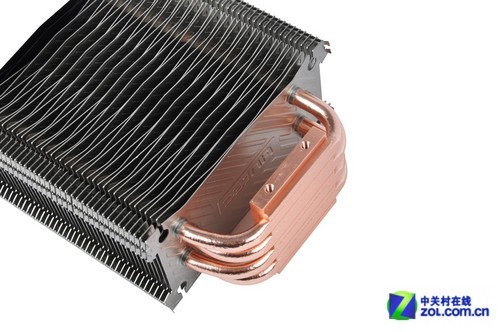

散热器鳍片设计

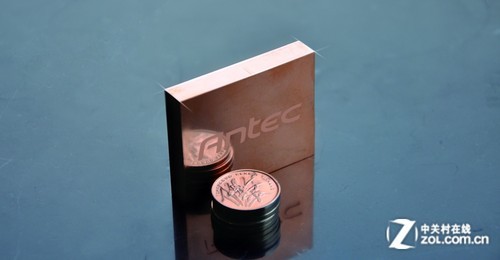

带有LOGO的铜质底座

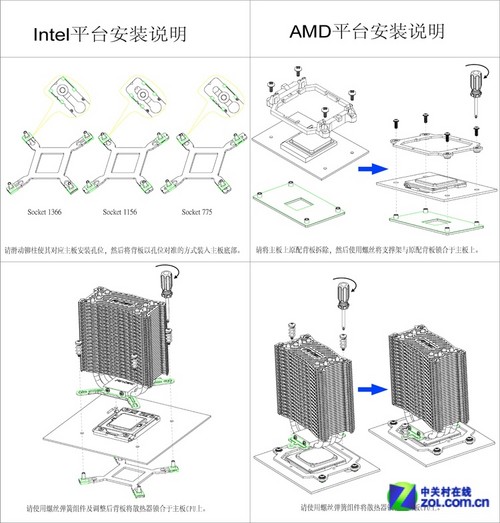

安装说明

    散热器扣具方面可包含Intel® Socket LGA 1156, LGA 1366, LGA 775 AMD®Socket AM3, AM2+, AM2这样丰富的平台。对不使用不同平台的玩家来不用考虑是否适合自己平台的问题。

    下面我们来看看铜底散热器和铝底散热器在散热效果上到底有多大的差距。下面我们先来看看测试平台。


不同散热器相同平台

    测试方法：

    1、通过AIDA64进行CPU拷机测试。使用安钛克铜虎C40散热器和同价位铝底散热器分别进行1个小时测试后后看温度数值。

    2、都是用铜虎C40散热器风扇将风扇转速调为最高，可以保证数据的准确性。

    3、测试环境温度28度。

    经过2个小时的测试之后，记录温度，得出以下结果。

散热示意图

    通过上面数值我们可以得出以下几点：

    1.铜底座温度低8度。从测试数据上我们看出铜底座散热器的温度确实要比铝底座的好。在待机时的温度就要低3度左右，当然拷机时8度的温差更明显。

    2.从散热示意图中我们看到铜底座和铝底座的导热效果，就像前面所提到的，铝底座只能吸热不能传导热量就要通过铜热管传导铝底座的吸收的热量。而铜底座将热量很好的吸收再通过热管传导到铝鳍片上。

    为了更好的让各位看官对热管的工作原理有一个初步的了解，首先让我们来看看热管的内部结构和工作原理。

熔渣型热管结构图

　　典型的热管由管壳、吸液芯和端盖组成，将管内抽成一定负压后充以适量的工作物质，使紧贴管内壁的吸液芯毛细孔中充满液体后加以密封。当热管一端受热时毛细芯中的工作物质蒸发生汽化，蒸汽在微小压差下流向另一端放出热量后凝结成液体，液体再沿多孔材料借助毛细力和重力流回蒸发端，如此循环不断传递热量。

热管工作动态演示

铜管展示图

    安钛克铜虎C40散热器使用的热管为6mm纯铜材质打造铜质管壁厚度为1.11mm。内部使用造价较高的热熔渣结构，相比于普通热熔扎结构热管来说，更厚的铜粉内壁让其导热能力更加迅速。横切面为圆形的热管无论是变扁还是变成椭圆状，都会对其散热能力造成一定的影响。较高的制作工艺保证了这款散热器在热管弯曲处的变形幅度得到了有效的控制。据了解这样的热管每一根功率都需要达到35W解热性能。

    通过此次测试我们看到铜底座散热器的效果很不错，有着不错的铜底散热器在市场中并没有铝制散热器多。相信很多厂商考虑到了产品的成本和工艺方面的种种问题，可能最重要的是铜的价格让厂商们不再考虑。

    此次安钛克推出的这样的铜质散热器也是更好的展现出铜底散热器更好的散热效果，同时在产品挑选方面也做了比较细心的挑选。另外我们从产品的的做工和工艺上也能看出设计者的用心，挑选了优质的材料让每一位玩家都可以感受到CPU凉爽的效果。
